趕快收藏版電纜拖鏈廠家奉上坦克鏈走線要求和規范小知識

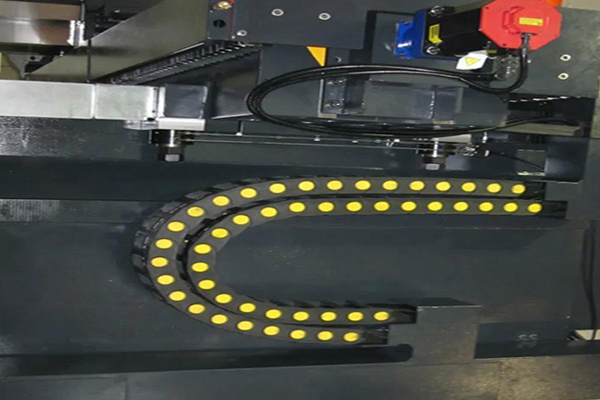

拖鏈又稱為坦克鏈，適用于使用在復合運動場合，能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到收納、牽引、保護作用，拖鏈的每節都能打開，便于安裝和維護，運動時噪音低，耐磨，可高速運動。軍人品質，服務可靠的電纜拖鏈廠家給大家分享坦克鏈走線要求和規范要求有哪些：

部分文字或圖片來源網絡，如有侵權，聯系即刪！

當坦克鏈側向安裝時，請確保電纜和軟管的重量自下而上由重到輕分布，以提高系統的穩定性，同時必須使出鎖緊豎隔片，活動豎隔片受重后會壓縮管線自由活動空間，增加磨損，能自由移動，因此必須保證管線周?chē)粲幸欢ㄩg隙，各類管、線所需間隙的參考值。

當坦克鏈水平或豎直安裝時，請確保電纜和軟管的重量沿寬度方向?qū)ΨQ(chēng)分布，否則拖鏈一側的磨損會加劇。導致重拖鏈節的孔軸間隙變大，從而縮短拖鏈系統的使用壽命，拖鏈中的管線布置在兩側，這樣可以減輕拖鏈內應力。

管線在拖鏈中理想的狀態是排成一排，并預留30%的空間（可能后增加電纜及介質管），直徑差別很大的電纜及介質管應分隔鋪設，可采用分隔片實現隔離。在任何情況下都不允許電纜及介質管在拖鏈中相互糾纏。

電纜或介質管重量應該沿著拖鏈寬度方向?qū)ΨQ(chēng)分布，使用不同外保護套材料的電纜及介質管不得相互接觸。電纜及介質管兩端都應使用梳狀板，電纜夾等去應力元件。固定電纜最好使用電纜夾。拖鏈中的豎隔片、橫隔片可以將不同種類及保護材料的電纜及介質管分隔開，（基本要將氣管，強電電纜，弱電電纜分隔開）避免它們?cè)谕湘渻?nèi)部之間的相互摩擦。
